وصف المنتج

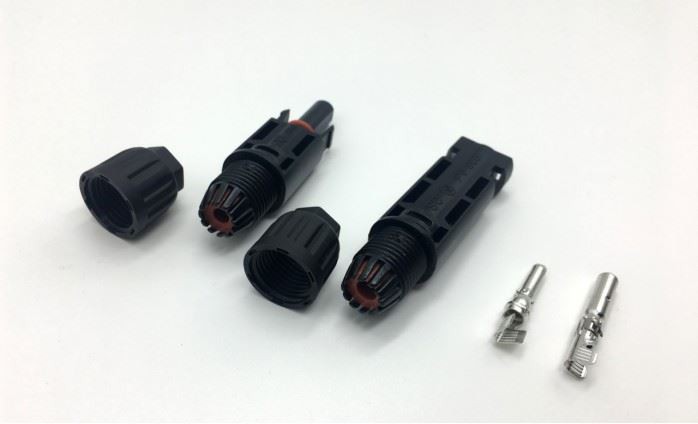

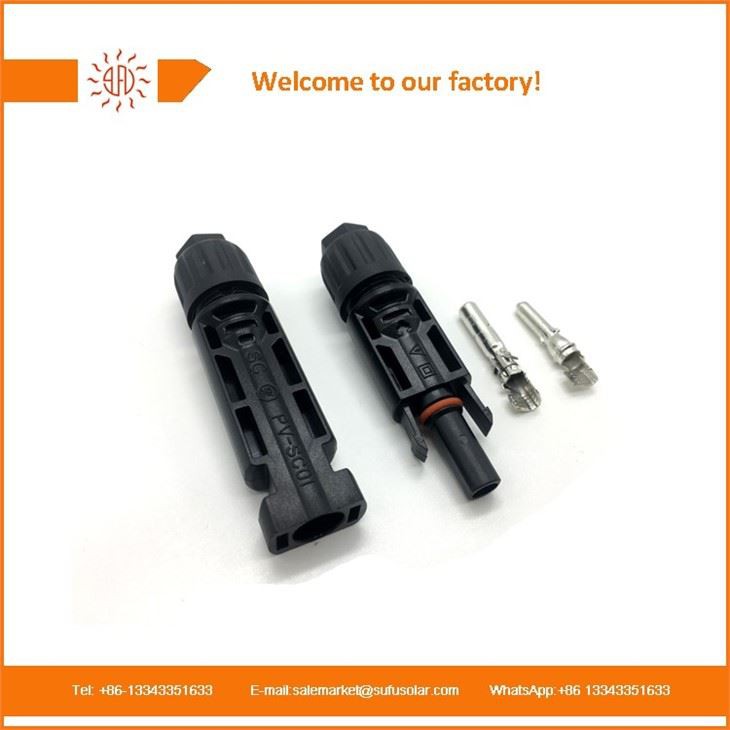

موصلات الطاقة الشمسية MC4
يتكون موصل الطاقة الشمسية من البولي كربونات مصنوعة من الفوليب ، المتشددة ، التي تُعاد للهب. لديها وظائف جيدة لمكافحة الفوليب ومكافحة الشيخوخة. الأجزاء المعدنية الأساسية الداخلية من النحاس مع توصيل حراري أفضل ومتانة ، والسطح معلب بأداء جيد لمكافحة التآكل.
يتم توصيل جميع الألواح الشمسية تقريبًا معًا باستخدام مقابس ومقاومة خاصة مقاومة للطقس تسمى موصلات MC4. يرمز مصطلح MC4 إلى موصل قطر 4 مم متعدد الاتصالات. نظرًا لظروف الطقس القاسية ، يجب أن تكون الموصلات قوية للغاية وآمنة ومقاومة للأشعة فوق البنفسجية والحفاظ على اتصال جيد مع الحد الأدنى من المقاومة في كل من الفولتية المنخفضة والعالية تصل إلى 1500 فولت.
تم تصميم الموصلات لاستخدامها مع كابل DC المعزول 4 ملم أو 6 مم المعزول مع جوهر النحاس متعدد الحلقات المعلب للحد الأدنى من المقاومة. لتجميع الموصلات بشكل صحيح ، يتم استخدام أداة عقص خاصة لتجعيد الكابل متعدد الأطوار إلى المحطة الداخلية التي يتم إدراجها بعد ذلك وتقطيعها في سكن MC4.
المعلمة
|
شهادة |
توف |
|
شهادة |
رقم B 101149 0002 Rev. 00 |
|
معيار |
EN62852: 2015 IEC62852: (ed.1) |
|
الجهد المقنن |
1500VDC |
|
اختبار الجهد |
6000V (50 هرتز 1 دقيقة) |
|
تصنيف التيار |
30A |
|
فئة الحماية |
الفئة أ |
|
درجة الحماية |
IP67 |
|
فئة اللهب |
ul {{0}} v0 |
|
فئة الجهد الزائد |
ثالثا |
|
درجة التلوث |
2 |
|
نطاق درجة الحرارة |
'-40 درجة ~ +85 |
|
درجة حرارة الحد العلوية |
100 درجة |
|
مقاومة الاتصال |
أقل من أو يساوي 0. 5mΩ |
|
مقاومة العزل |
>500MΩ |
|
أدخل القوة |
أقل من أو يساوي 50 ن |
|
قوة السحب |
أكبر من أو تساوي 50 ن |
|
توصيل الكابل |
1 × 4MM 2 |
|
هيكل العزل المائي |
ختم الحلقة |

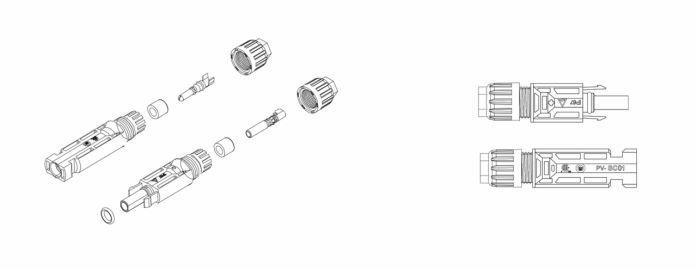

رسم بياني
ميزة
1. دعم توصيلات متعددة وفصل.
2. متين للغاية ، مضاد للفيروسات ، مثبطات اللهب.
3. يتم إدخال الأجزاء المعدنية الداخلية مع القصب من نوع المقبض الداخلي.
4. معدات القفل التلقائي للنقاط الذكور والإناث تتيح الاتصال أسهل وموثوقة.
5. 5. المظهر الشعبي مناسب لمعظم التركيبات في الموقع ويمكن أن يتطابق مع MC4 الأصلي.
6.Simple العملية في الموقع. يمكن تثبيتها باستخدام أداة العقص.
7. مناسب للكابلات الكهروضوئية بأقطار عزل مختلفة.
8. أجزاء معدنية نحاسية حمراء ، سعة حمل عالية ، تبديد حرارة عالية
9.IP67 الحماية
تثبيت
